מזרקי ברג מפוזרים: מהפכה בדיוק ואפקטיביות אופטית. גלו כיצד מבנים השכבותTransform את הפוטוניקה ואת הטכנולוגיה המודרנית.

מבוא למזרקי ברג מפוזרים
עקרונות פעולה: כיצד מזרקי ברג מפוזרים מנצלים אור
חומרים וטכניקות ייצור
יישומים מרכזיים בפוטוניקה ואופטואלקטרוניקה
מדדי ביצוע ושיקולי עיצוב
חידושים עדכניים ומגמות מחקר
אתגרים וצפיות לעתיד
מקורות והפניות

מבוא למזרקי ברג מפוזרים

מזרק ברג מפוזר (DBR) הוא מבנה אופטי מהונדס ברמה גבוהה, המורכב משכבות חלופיות של חומרים עם אינדקסים שבירה שונים. ערמות שכבות רב-שכבתיות אלו מעוצבות כדי לשקף אור באורכים גלויים מסוימים דרך התאבכות קונסטרוקטיבית, מה שהופך אותן לרכיבים חיוניים במגוון רחב של מכשירים פוטוניים. העיקרון שעליו מתבססים מזרקי ברג מפוזרים נשען על שליטה מדויקת בעובי השכבות, בדרך כלל אחד-רביעי מאורך הגל המיועד, מה שממקסם את השתרשות באורך גל זה תוך מאפשר לאחרים לעבור או להיספג. השתקפות סלקטיבית זו חיונית ביישומים כמו לייזרים מייצרי קרן משטחית בגרגריות (VCSELs), מסננים אופטיים ומראות סלקטיביות לאורכי גל.

מזרקי ברג מפוזרים מיוצרים באמצעות טכניקות הפקדה מתקדמות כמו הפקדת קרן מולקולרית או הפקדת אדים כימיים אורגניים-מתכתיים, המאפשרות שליטה ברמה אטומית על הרכב ועובי השכבות. הבחירה בחומרים—שברוב המקרים הם חומרים חצי-מוליכים, דיאלקטריקאים או פולימרים—תלויה באורך הגל המיועד ובדרישות שילוב המכשיר. הגמישות של מזרקי ברג מפוזרים נמשכת מהאולטרה-סגול ועד לטווח האינפרא-אדום, תומכת בשימושם בתקשורת, חישה ואופטיקה קוונטית. הביצועים שלהם מאופיינים בפרמטרים כמו רוחב רצועת העצירה, השתרשות, ויציבות תרמית, כל אלו מתאימים דרך עיצוב קפדני ובחירת חומרים.

חידושים עדכניים מתמקדים בשילוב מזרקי ברג מפוזרים עם חומרים חדשים, כגון חומרים חצי-מוליכים דו-ממדיים ופרובסקיטים, כדי לשפר את האפקטיביות של המכשירים ולהפעיל פונקציות חדשות. ככל שהטכנולוגיות הפוטוניות ממשיכות להתפתח, מזרקי ברג מפוזרים נשארים אלמנט בסיסי, שמאחורי חידושים גם במערכות אופטיות קלאסיות וגם קוונטיות. למידע טכני נוסף, ראה מקורות מ המכון הלאומי לתקנים וטכנולוגיה וקבוצת פרסומים של Optica.

עקרונות פעולה: כיצד מזרקי ברג מפוזרים מנצלים אור

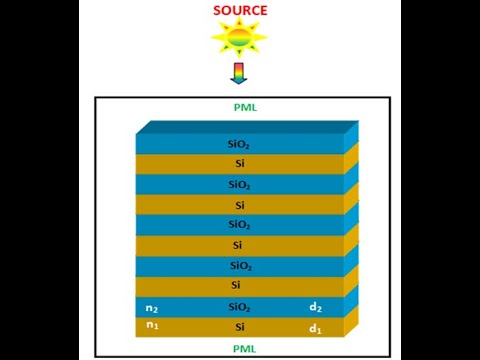

מזרקי ברג מפוזרים (DBRs) מנצלים אור על פי עקרון ההתאבכות הקונסטרוקטיבית וההרסנית, המושגת על ידי ערימת שכבות חלופיות של חומרים עם אינדקסים שבירה שונים. כל שכבה בדרך כלל בעובי של רבע אורך גל יחסית לאורך הגל המיועד, מה שמבטיח שהאור המוחזר מכל ממשק יהיה בפאזה, ובכך מחזק את הגל המוחזר. המבנה הפריודיאלי הזה יוצר "פרצות פוטוניות"—טווח של אורכים גליים המוחזרים בעוצמה ואינם יכולים להתפשט דרך ה-DBR. אורך הגל המרכזי של השתרשות מקסימלית, הידוע כאורך גל ברג, נקבע על ידי העובי האופטי של השכבות וכוח השבירה שלהן.

האפקטיביות של DBR תלויה בכמה גורמים: מספר זוגות השכבות, ההבדל באינדקס השבירה בין החומרים, ודיוק עובי השכבות. הגדלת מספר הזוגות משפרת את השתרשות ומקבעת את רוחב אורך הגל של האור המוחזר, בעוד שיהיה הבדל גבוה באינדקס השבירה מרחיב את רצועת העצירה הפוטונית. שליטה מדויקת זו על ההשתקפות וההעברה מאפשרת ל-DBRs לשמש כמראות סלקטיביות מאוד ביישומים כמו לייזרים מייצרי קרן משטחית (VCSELs), מסננים אופטיים וחיישנים. היכולת להנדס את המאפיינים הספקטרליים של DBRs הופכת אותם ללא תחליפים גם במכשירים פוטוניים קלאסיים וגם קוונטיים, שם מניפולציה מדויקת של האור חיונית Optica Publishing Group, Nature Reviews Materials.

חומרים וטכניקות ייצור

הביצועים והטווח של יישומי מזרקי ברג מפוזרים (DBRs) תלויים באופן קרדינלי בבחירת החומרים ובדיוק טכניקות הייצור. מזרקי ברג מפוזרים נבנים בדרך כלל משכבות חלופיות של חומרים עם אינדקסים שבירה להפרעה, כמו זוגות חומרים חצי-מוליכים (כגון, GaAs/AlAs), זוגות דיאלקטריים (כגון, SiO₂/TiO₂), או מערכות פולימריות. ההבדל באינדקס השבירה משפיע ישירות על השתרשות ורוחב ה-DBR, עם הבדלים גבוהים שמאפשרים מספר תקופות נמוך כדי לאפשר השתרשות גבוהה ורוחבי עצירה רחבים. הבחירה בחומרים מוכוונת גם על ידי התאמה לבנית הרשת, התאמת התפשטות תרמית ותכונות ספיגת האור, במיוחד ליישומים באופטואלקטרוניקה ופוטוניקה.

טכניקות הייצור לצורך ייצור מזרקי ברג מפוזרים חייבות להבטיח שליטה על עובי השכבות ואיכות הממשק ברמה ננומטרית. שיטות נפוצות כוללות הפקדת קרן מולקולרית (MBE) והפקדת אדים כימיים מתכתיים-אורגניים (MOCVD) עבור מזרקי ברג חצי-מוליכים, המציעות דיוק ברמת אטום ומשמשות רבות בלאזרי VCSEL ומיקרו-קבינטות. עבור מזרקי ברג דיאלקטריים, טכניקות כמו אידוי בקרן אלקטרונית, שפשוף, והפקדה כימית בעזרת פלסמה (PECVD) נמצאות בשימוש נרחב, המאפשרות ציפויים בשטח גדול ובCompatibilité עם תתי-סוגים שונים. חידושים בשיטות הפקדה של שכבה אטומית (ALD) שיפרו עוד יותר את השליטה בעובי ואת החליפוניות, מה שמאפשר את אינטגרציית ה-DBR על גיאומטריות מורכבות ותתי-סוגים גמישים.

הבחירה בשיטת הייצור משפיעה לא רק על הביצועים האופטיים אלא גם על היציבות המכאנית והיכולת להתרחב של DBRs. מחקר מתמשך מתמקד במערכות חומרים חדשות, כמו פרובסקיטים וחומרים דו-ממדיים, ובתהליכים ברי-סקאלה וטמפרטורה נמוכה עבור אינטגרציה עם פלטפורמות פוטוניות המשתרגות. למידע נוסף על חומרים וייצור, ראה המכון הלאומי לתקנים וטכנולוגיה וקבוצת פרסומים של Optica.

יישומים מרכזיים בפוטוניקה ואופטואלקטרוניקה

מזרקי ברג מפוזרים (DBRs) הם רכיבים אינטגרליים במגוון רחב של יישומים פוטוניים ואופטואלקטרוניים בשל יכולתם לספק השתרשות באורך גל סלקטיבי נמוך ואובדן אופטיים נמוכים. אחד מהשימושים הבולטים ביותר של DBRs הוא בלייזרים מייצרי קרן משטחית בגרגריות (VCSELs), שם הם משמשים כמראות בעלות השתרשות גבוהה שמגדירות את חלל הלייזר ומאפשרות פולט אור ביעילות בזוית מאונכת לפני השכבה. קונפיגורציה זו חיונית ליישומים בטכנולוגיות תקשורת נתונים וחישה, כפי שמדגיש קבוצת פרסומים של Optica.

DBRs נמצאים גם בשימוש נרחב בייצור של דיאודות פולטות אור עם חלל תדירתי (RCLEDs), שם הם משפרים את האפקטיביות של הפלט ואת טוהר הספקטרום. בלוחות פוטוניים משולבים, DBRs פועלים כמסנני אורכי גל סלקטיביים ומראות, המאפשרים כנסול רגולציה לדליפות תחתונית לחלוקת אורחים עבות (DWDM) עבור רשתות אופטיות בעלות קיבולת גבוהה. שליטתם המדויקת על רצועות ההשתקפות הופכת אותם לחיוניים בלייזרים ניתנים לכוונון ובמקורות בעובי קו צר, כפי שמתואר על ידי Nature Photonics.

בנוסף, DBRs משמשים בחיישנים אופטיים, כאשר רגישותם לשינויים באינדקס השבירה מאפשרת גילוי של גזים, ביומולקולות או שינויים בטמפרטורה. בתאי שמש, DBRs יכולים לפעול כמראות אחוריות כדי לשפר מעיכל האור ולשפר את האפקטיביות של המכשיר. הגמישות והביצועים שלהם הפכו את DBRs לבסיסיים בתהליכים מודרניים של פוטוניקה ואופטואלקטרוניקה, כפי שנצפה על ידי IEEE.

מדדי ביצוע ושיקולי עיצוב

הביצועים של מזרקי ברג מפוזרים (DBR) מאופיינים בעיקר על ידי השתרשותם, רוחב רצועת העצירה והסלקטיביות הספקטרלית, כל אלו נקבעים על ידי ההבדל באינדקס השבירה, מספר זוגות השכבות ועובי כל שכבה. השתרשות גבוהה, שלעתים קרובות עולה על 99%, מתקבלת על ידי הגדלת מספר השכבות החיוביות והשליליות, אך זה גם מוביל לסיבוך רב יותר בייצור ופוטנציאל להגברת מתחים מכניים בתוך המבנה. רוחב רצועת העצירה, או טווח אורכים גליים שבו השתרשות גבוהה נשמרת, קשור ישירות להבדל באינדקס השבירה בין השכבות; הבדל גבוה יותר מביא לרוחב רצועה רחבה יותר, דבר שהוא יתרון ליישומים הדורשים הטענה ספקטרלית רחבה, כמו בלייזרים מייצרי קרן משטחית (VCSELs) ומסננים אופטיים Optica Publishing Group.

שיקולי העיצוב חייבים גם לקחת בחשבון תאימות חומרית, קואפיירי התפשטות תרמית ואובדן בליעה, במיוחד כאשר משלבים DBRs עם מכשירים חצי-מוליכים פעילים. הבחירה בחומרים—כמו GaAs/AlAs עבור יישומים באורכי גל קרובים לאינפרא-אדום או Si/SiO₂ עבור אורכי גל נראים—משפיעה לא רק על הביצועים האופטיים אלא גם על היציבות המכאנית והתרמית של המזהה Nature Reviews Materials. בנוסף, שליטה מדויקת על עובי השכבות במהלך הייצור היא קריטית, שכן שגיאות יכולות לשנות את אורך הגל המרכזי של רצועת העצירה ולפגוע בהשתרשות. טכניקות הפקדה מתקדמות, כמו הפקדת קרן מולקולרית (MBE) והפקדת אדים כימיים מתכתיים-אורגניים (MOCVD), משמשות לעיתים קרובות כדי להשיג את הדיוק והאחידות הנדרשים Elsevier.

חידושים עדכניים ומגמות מחקר

חידושים עדכניים בטכנולוגיה של מזרקי ברג מפוזרים (DBR) מונעים על ידי הדרישות של מכשירים פוטוניים ואופטואלקטרוניים מתקדמים, כולל לייזרים מייצרי קרן משטחית (VCSELs), LED עם אפקטיביות גבוהה, ומעגלים פוטוניים קוונטיים. מגמה משמעותית אחת היא אינטגרציית DBRs עם חומרים חדשים כמו חומרים חצי-מוליכים דו-ממדיים ופרובסקיטים, המציעים תכונות אופטיות הניתנות לכוונון ומתאימות לתתי-סוגים גמישים. זה מאפשר את ייצור מראות סלקטיביות באורך גל בעלות אפקטיביות גבוהה עבור מקורות אור ודטרקטורים מדור הבא Nature Reviews Materials.

אזור נוסף של מחקר פעיל הוא פיתוח מבנים DBR מונוליטיים והיברידיים, באמצעות טכניקות גדילה אפיטקטית מתקדמות, כמו הפקדת קרן מולקולרית (MBE) והפקדת אדים כימיים מתכתיים-אורגניים (MOCVD). שיטות אלו מאפשרות שליטה מדויקת על עובי והרכב השכבות, מה שמביא לשיפור בהשתרשות, רוחב רצועות רחבים יותר, ושיפור ביציבות תרמית Optica Publishing Group. בנוסף, חוקרים חוקרים את השימוש במזרקי ברג דיאלקטריים ומבוססי פולימרים לאינטגרציה במכשירים פוטוניים גמישים ונשחלים, המרחיבים את טווח היישומים שלהם מעבר לתת-סוגים硬וקים מסורתיים.

יישומים מתהווים, כמו DBRs ניתנים לכוונון ופעילים, משתמשים בגירויים חיצוניים—כמו שדות חשמליים, טמפרטורה או מתיחה מכנית—כדי לשנות באופן דינמי את השתרשות ואת התכונות של התנגדות. זה פותח כיוונים לפוטוניקות הרכבה מחדש ומסננים אופטיים אדפטיביים Elsevier – Materials Today. יחד, חידושים אלו מציבים את DBRs כמרכיבים מרכזיים בהתפתחות של אינטגרציה פוטונית וטכנולוגיות קוונטיות.

אתגרים וצפיות לעתיד

מזרקי ברג מפוזרים (DBRs) הם אינטגרליים בטווח רחב של מכשירים פוטוניים, אך ההתקדמות המתמשכת שלהם נתקלת בכמה אתגרים. אחת מהבעיות העיקריות היא שליטה מדויקת בעובי השכבות ואיכות הממשק במהלך הייצור, שכן אף השיפוט הקטנים יכולים להחמיר משמעותית את השתרשות ואת הביצועים הספקטרליים. גם הבחירה בחומרים מציבה מגבלות; חוסר התאמה ברשת בין השכבות החלופיות יכול להכניס ליקויים, שמשפיעים על שני המאפיינים האופטיים והמכניים. בנוסף, אינטגרציה של מזרקי ברג מפוזרים עם חומרים חדשים כמו ניטרידים III או פרובסקיטים נשארת מורכבת בשל הבדלים בקואפיירי התפשטות תרמית ובתאימות כימית Optica Publishing Group.

בהסתכלות קדימה, מצפים שמחקרים בטכניקות גדילה אפיטקטיות, כגון הפקדת קרן מולקולרית ובקרת טמפרטורות נמוכות, ישפרו את חדות הממשקים ויאפשרו ייצור של DBRs בעלי הבדל אינדקס שבירה גבוה יותר ורוחב רצועות רחבות יותר. פיתוח אסטרטגיות אינטגרציה מונוליטיות יכול להקל על שילוב של DBRs במעגלים פוטוניים קומפקטיים, ולהרחיב את השימושים שלהם בלייזרים לשבב ובמכשירים קוונטיים Nature Reviews Materials. יתרה מכך, מחקר בחומרים חדשים—כולל חומרי חצי מוליכים דו-ממדיים ומטא-חומרים—עשוי להניב DBRs בעלי תכונות אופטיות ניתנות לכוונון או המפורטות מחדש, הפותחות דרכים חדשות לאופטיקה אדפטיבית ולמערכות אופטואלקטרוניות מדור הבא Elsevier.

לסיכום, למרות שמזרקי ברג מפוזרים מתמודדים עם אתגרים טכניים וחומריים, חידושים מתמשכים בייצור ובמדעי החומרים אמורים לעמוד באתגרים הללו, ולוודא את המשך הרלוונטיות שלהם ולהרחיב את תפקידם בטכנולוגיות פוטוניות מעתיד.
